EKG schreiben Anleitung: Medizinische Grundlagen

Ein EKG, ausgeschrieben Elektrokardiogramm, ist die grafische Aufzeichnung der elektrischen Aktivität des Herzens über die Zeit. Wer sich mit dem Thema EKG schreiben Anleitung beschäftigt, möchte in der Regel wissen, wie diese Aufzeichnung technisch korrekt erstellt wird – von der Vorbereitung bis zur fertigen Kurve. Dieser Artikel gibt einen umfassenden Überblick über die medizinischen Grundlagen, die Ausrüstung, den praktischen Ablauf und typische Fehlerquellen, ohne dabei eine professionelle Ausbildung in Kardiotechnik oder Pflege zu ersetzen.

Was ist ein EKG und wofür wird es eingesetzt?

Das Herz zieht sich rhythmisch zusammen, weil elektrische Impulse durch das Herzgewebe wandern und die Muskelzellen zur Kontraktion anregen. Diese elektrischen Signale lassen sich mit Elektroden auf der Haut messen und als Kurve darstellen – genau das ist die Grundidee des EKGs. Die entstehende Aufzeichnung zeigt charakteristische Ausschläge, die als P-Welle, QRS-Komplex und T-Welle bezeichnet werden und jeweils bestimmte Phasen der Herzaktion widerspiegeln.

Ärztinnen und Ärzte nutzen das EKG, um Herzrhythmusstörungen, Durchblutungsstörungen des Herzmuskels, abgelaufene oder akute Herzinfarkte sowie strukturelle Veränderungen des Herzens zu erkennen. Auch bei Routineuntersuchungen, vor Operationen oder im Rahmen der Notfallmedizin gehört das EKG zu den am häufigsten eingesetzten diagnostischen Verfahren, weil es schnell, schmerzfrei und ohne Strahlenbelastung durchführbar ist.

Wichtig zu verstehen ist der Unterschied zwischen dem Schreiben eines EKGs – also der technischen Durchführung der Messung – und dem Auswerten der Kurve, das medizinisches Fachwissen erfordert. Die folgenden Abschnitte konzentrieren sich vor allem auf den technischen Ablauf, während die Interpretation stets in ärztlicher Hand liegt.

Grundausstattung: Geräte und Materialien

Für ein Ruhe-EKG wird ein EKG-Gerät benötigt, das die elektrischen Signale aufzeichnet und in Papierform oder digital darstellt. Moderne Geräte in Praxen und Kliniken verfügen über einen Bildschirm, einen internen Speicher und häufig eine Schnittstelle zur elektronischen Patientenakte. Daneben gehören folgende Materialien zur Grundausstattung:

• Zehn Elektroden (meist selbstklebende Einweg-Elektroden mit Gel) für die Standardableitung
• Kabel, die die Elektroden mit dem Gerät verbinden
• Elektrodengel oder -paste, falls keine vorgelierten Elektroden verwendet werden
• Rasierer oder Einweg-Rasierklingen für stark behaarte Hautstellen
• Alkoholtupfer zur Hautreinigung und Entfettung
• EKG-Papier bei Geräten mit analogem Ausdruck

Die Elektroden erfassen winzige Spannungsunterschiede im Mikrovolt-Bereich, weshalb ein guter Hautkontakt entscheidend für die Qualität der Aufzeichnung ist. Verschmutzte, fettige oder stark behaarte Haut kann die Signalübertragung stören und zu einer unbrauchbaren Kurve führen. Deshalb ist die Vorbereitung der Haut ein fester Bestandteil jeder korrekten Anleitung zum EKG schreiben.

In Kliniken und Rettungsdiensten kommen zudem tragbare 12-Kanal-Geräte zum Einsatz, die eine schnelle Diagnostik direkt am Ort des Geschehens ermöglichen, etwa im Rettungswagen bei Verdacht auf einen Herzinfarkt.

Vorbereitung des Patienten vor der Aufzeichnung

Vor jeder Messung sollte die untersuchte Person ruhig und entspannt liegen, idealerweise auf dem Rücken mit leicht erhöhtem Oberkörper. Bewegungen, Sprechen oder Muskelanspannung können die Kurve durch sogenannte Artefakte verfälschen – also Störsignale, die keine echten Herzsignale sind, sondern von Muskelaktivität oder losen Elektroden stammen.

Zur Vorbereitung gehört, dass Oberkörper, Handgelenke und Fußgelenke frei zugänglich sind. Kleidung, Schmuck an Armen oder Beinen und gegebenenfalls störende Cremes sollten entfernt werden. Bei starker Behaarung im Bereich der Brustwandableitungen kann eine punktuelle Rasur an den Klebestellen die Signalqualität deutlich verbessern.

Die Haut wird anschließend mit einem Alkoholtupfer leicht angeraut beziehungsweise entfettet, um den elektrischen Widerstand zu senken. Das ist ein häufig unterschätzter Schritt: Selbst hochwertige Elektroden liefern auf verschwitzter oder öliger Haut nur ein schwaches, verrauschtes Signal. Erst wenn die Haut vorbereitet ist, beginnt der eigentliche Kern jeder Anleitung zum EKG schreiben – das exakte Anlegen der Elektroden.

Zusätzlich ist es sinnvoll, die Person kurz über den Ablauf zu informieren, damit keine Unsicherheit oder Anspannung entsteht. Ruhiges, gleichmäßiges Atmen ohne Pressen trägt ebenfalls zu einer stabilen Aufzeichnung bei.

Elektroden an den Extremitäten richtig platzieren

Beim klassischen 12-Kanal-EKG werden vier Elektroden an den Extremitäten angebracht: jeweils eine am rechten und linken Handgelenk sowie am rechten und linken Fußgelenk beziehungsweise Unterschenkel oberhalb der Knöchel. Diese vier Ableitungen bilden die Grundlage für die sogenannten Extremitätenableitungen nach Einthoven und die erweiterten Ableitungen nach Goldberger.

Zur besseren Orientierung hat sich international ein Farbcode etabliert, der auf vielen Kabeln aufgedruckt ist:

• Rot: rechter Arm
• Gelb: linker Arm
• Grün: linkes Bein
• Schwarz: rechtes Bein (neutrale Erdungselektrode)

Eine Eselsbrücke aus der Praxis lautet sinngemäß: Ampelfarben von rechts nach links oben, dann Grün unten links, Schwarz unten rechts als Erde. Eine Verwechslung der Kabel führt zu einer verzerrten oder falsch gepolten Kurve, die im schlimmsten Fall wie eine Herzrhythmusstörung aussieht, obwohl gar keine vorliegt – ein klassischer Anwendungsfehler, den jede sorgfältige Anleitung zum EKG schreiben ausdrücklich thematisieren sollte.

Die Elektroden werden nicht direkt über Knochen oder Gelenken, sondern auf fleischigem, gut durchblutetem Gewebe angebracht. Bei Personen mit Amputationen oder starken Hautverletzungen an den klassischen Stellen weicht man auf benachbarte Körperregionen aus, ohne die relative Anordnung grundlegend zu verändern.

Brustwandelektroden korrekt nach Wilson anlegen

Neben den vier Extremitätenelektroden gehören sechs Brustwandelektroden zum Standard-12-Kanal-EKG, benannt V1 bis V6. Sie liefern zusätzliche Informationen über die elektrische Aktivität aus verschiedenen Blickwinkeln auf das Herz und sind besonders wichtig für die Beurteilung der Herzvorderwand.

Die Positionen orientieren sich an den Rippenzwischenräumen (Interkostalräumen) und lauten:

• V1: 4. Interkostalraum rechts direkt am Brustbeinrand
• V2: 4. Interkostalraum links direkt am Brustbeinrand
• V3: mittig zwischen V2 und V4
• V4: 5. Interkostalraum links in der sogenannten Medioklavikularlinie, also auf einer gedachten Linie unterhalb der Mitte des Schlüsselbeins
• V5: auf gleicher Höhe wie V4, aber in der vorderen Achsellinie
• V6: auf gleicher Höhe wie V4 und V5, in der mittleren Achsellinie

Das Auffinden der Interkostalräume gelingt am zuverlässigsten, indem man vom Angulus sterni – einer tastbaren Knochenkante am oberen Brustbein – ausgehend die Rippen abzählt. Gerade bei ungenauem Abzählen entstehen häufig kleine, aber diagnostisch relevante Verschiebungen der Elektrodenposition, die eine korrekte Aufzeichnung erschweren.

Bei Frauen wird die Brustwandelektrode grundsätzlich unter, nicht auf der Brust angebracht, um die anatomisch korrekte Position auf dem Rippenbogen zu treffen. Eine präzise Platzierung ist deshalb ein zentraler Baustein jeder Anleitung EKG schreiben, weil selbst wenige Zentimeter Abweichung die Kurvenform sichtbar verändern können.

Ablauf der Aufzeichnung Schritt für Schritt

Sobald alle zehn Elektroden korrekt angebracht und mit dem Gerät verbunden sind, folgt die eigentliche Messung in einer klaren Reihenfolge:

1. Patientendaten am Gerät eingeben oder aus dem System übernehmen, damit die Aufzeichnung eindeutig zugeordnet werden kann
2. Kontrolle, ob alle Kabel fest sitzen und keine Elektrode sich gelöst hat
3. Die Person bitten, ruhig zu liegen, nicht zu sprechen und normal zu atmen
4. Aufzeichnung am Gerät starten
5. Kurve auf dem Bildschirm während der Aufnahme auf Störsignale prüfen
6. Nach Abschluss die Aufzeichnung speichern oder ausdrucken
7. Elektroden vorsichtig entfernen und Hautreste des Gels abwischen

Ein Standard-Ruhe-EKG dauert nur wenige Sekunden bis maximal ein bis zwei Minuten, ist also für die untersuchte Person kaum belastend. Die meisten Geräte zeichnen automatisch mehrere Sekunden aus jeder Ableitung auf und berechnen zusätzlich technische Kennwerte wie Herzfrequenz oder Achsenlage, die als erste Orientierung dienen, aber die ärztliche Beurteilung nicht ersetzen.

Bei Verdacht auf eine akute Herzproblematik kann es sinnvoll sein, die Aufzeichnung zu wiederholen oder über einen längeren Zeitraum laufen zu lassen, um vorübergehende Veränderungen nicht zu verpassen. Diese Entscheidung liegt jedoch bei der behandelnden Ärztin oder dem behandelnden Arzt.

Häufige Fehler beim EKG schreiben und wie man sie vermeidet

Auch bei routinierter Anwendung schleichen sich in der Praxis immer wieder dieselben Fehlerquellen ein, die die Qualität der Aufzeichnung beeinträchtigen. Wer eine EKG schreiben Anleitung befolgt, sollte diese Stolpersteine kennen, um sie gezielt zu vermeiden:

• Vertauschte Extremitätenkabel, die zu einer falsch gepolten oder spiegelverkehrten Kurve führen
• Unzureichende Hautvorbereitung durch Fett, Schweiß oder Behaarung, was zu schwachem oder verrauschtem Signal führt
• Falsch platzierte Brustwandelektroden, insbesondere durch ungenaues Abzählen der Rippenzwischenräume
• Bewegungsartefakte durch Sprechen, Zittern oder Muskelanspannung während der Aufnahme
• Lose oder ausgetrocknete Elektroden, die keinen stabilen Kontakt zur Haut mehr halten
• Elektrische Störungen durch in der Nähe befindliche Geräte, Netzkabel oder Mobiltelefone

Viele dieser Fehler lassen sich bereits während der laufenden Aufzeichnung erkennen, wenn die Kurve auf dem Bildschirm ungewöhnlich unruhig, verschoben oder unterbrochen wirkt. In solchen Fällen ist es üblich, die Elektroden zu überprüfen und die Messung erneut zu starten, statt eine fehlerhafte Aufzeichnung zur Auswertung weiterzugeben.

Regelmäßige Übung und eine strukturierte Vorgehensweise – vom Hautkontakt bis zur Kabelverbindung – reduzieren die Fehlerquote deutlich und sind daher ein zentraler Bestandteil der Ausbildung von medizinischem Fachpersonal.

Verschiedene EKG-Arten im Überblick

Neben dem klassischen Ruhe-EKG, das im Liegen und ohne körperliche Belastung geschrieben wird, existieren weitere Varianten, die je nach Fragestellung eingesetzt werden.

Das Belastungs-EKG wird während körperlicher Anstrengung, meist auf einem Fahrradergometer oder Laufband, aufgezeichnet. Es zeigt, wie sich die elektrische Herzaktivität unter Belastung verändert, und kann Durchblutungsstörungen aufdecken, die im Ruhezustand nicht sichtbar sind.

Das Langzeit-EKG, häufig über 24 bis 48 Stunden getragen, erfasst die Herzaktivität während des normalen Alltags. Es eignet sich besonders für die Erkennung von Rhythmusstörungen, die nur gelegentlich auftreten und bei einer kurzen Messung leicht übersehen würden.

Das Ereignis-EKG wird von Betroffenen selbst aktiviert, sobald Symptome wie Herzrasen oder Schwindel auftreten, und zeichnet nur den betreffenden Zeitraum auf. Im klinischen Notfall kommt zudem das bereits erwähnte tragbare 12-Kanal-EKG zum Einsatz, das eine sofortige Beurteilung noch vor der Ankunft im Krankenhaus ermöglicht.

Alle diese Varianten basieren auf denselben Grundprinzipien der Elektrodenplatzierung, unterscheiden sich aber in Dauer, Ausstattung und Einsatzort. Wer die grundlegende Anleitung zum EKG schreiben verstanden hat, kann sich in die Besonderheiten der jeweiligen Variante deutlich leichter einarbeiten.

Wie liest man eine EKG-Kurve? Grundlagen der Auswertung

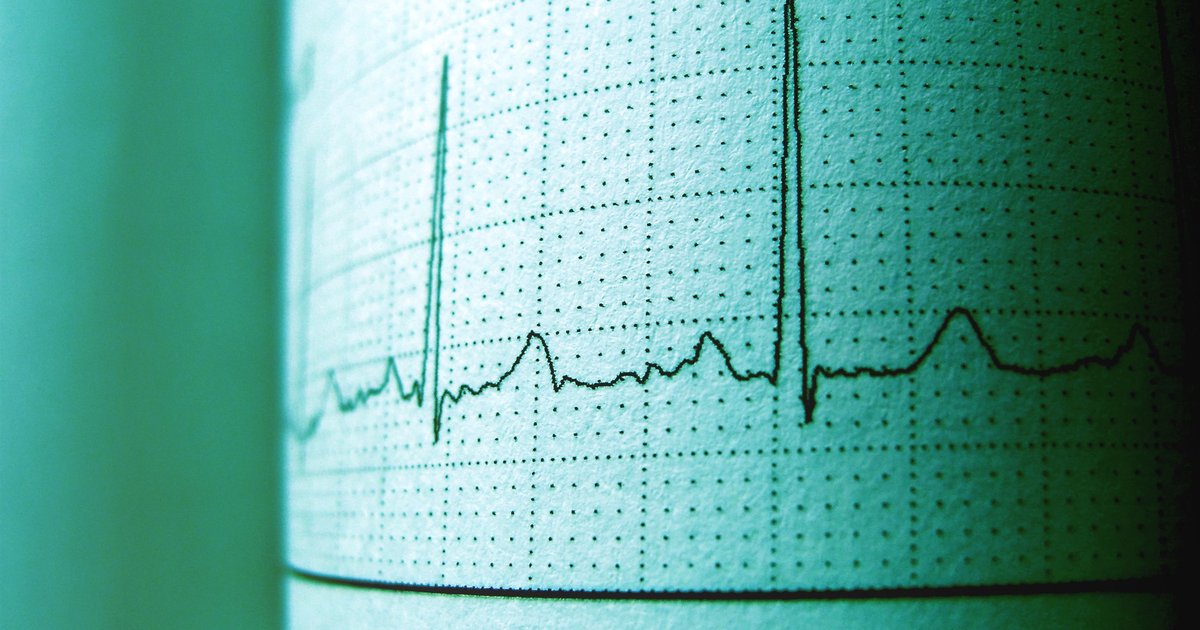

Die fertige Kurve zeigt für jeden Herzschlag eine charakteristische Abfolge von Ausschlägen. Die P-Welle steht für die Erregung der Vorhöfe, der QRS-Komplex für die Erregung der Herzkammern, und die T-Welle für die Erholungsphase des Herzmuskels nach der Kontraktion.

Aus den Abständen zwischen diesen Ausschlägen lassen sich unter anderem Herzfrequenz und Rhythmus ableiten. Ein regelmäßiger Abstand zwischen den QRS-Komplexen spricht für einen gleichmäßigen Herzschlag, während unregelmäßige oder fehlende Abstände auf eine Rhythmusstörung hinweisen können.

Die eigentliche fachliche Bewertung der Kurve – etwa ob eine Veränderung harmlos ist oder auf eine ernsthafte Erkrankung hinweist – erfordert jedoch fundiertes medizinisches Wissen und die Einordnung in den gesamten Gesundheitszustand der Person. Wer eigene Symptome oder Auffälligkeiten in einer EKG-Aufzeichnung bemerkt, sollte sich daher stets an eine Ärztin oder einen Arzt wenden und keine Selbstdiagnose auf Basis allgemeiner Informationen vornehmen.

Häufig gestellte Fragen zum EKG schreiben

Wie lange dauert es, ein EKG zu schreiben?

Ein Standard-Ruhe-EKG dauert inklusive Vorbereitung meist nur wenige Minuten, wobei die eigentliche Aufzeichnung oft nur einige Sekunden bis zwei Minuten in Anspruch nimmt. Zeitaufwändiger sind Varianten wie das Belastungs- oder Langzeit-EKG, die über mehrere Minuten beziehungsweise Stunden bis Tage laufen.

Wer darf ein EKG schreiben?

In der Regel dürfen medizinisches Fachpersonal wie Pflegekräfte, medizinische Fachangestellte oder Ärztinnen und Ärzte nach entsprechender Einweisung ein EKG schreiben, während die Auswertung der Kurve ärztlichem Personal vorbehalten ist. Die genauen Zuständigkeiten können je nach Einrichtung und rechtlichen Vorgaben variieren.

Warum muss die Haut vor dem EKG vorbereitet werden?

Die Haut muss vorbereitet werden, weil Fett, Schweiß oder Behaarung den elektrischen Widerstand erhöhen und dadurch das gemessene Signal schwächer und störanfälliger machen. Reinigung mit Alkohol und gegebenenfalls eine punktuelle Rasur verbessern den Hautkontakt und damit die Qualität der Aufzeichnung deutlich.

Was bedeutet es, wenn die EKG-Kurve unruhig aussieht?

Eine unruhige oder verrauschte Kurve deutet meist auf ein technisches Problem hin, etwa lose Elektroden, Bewegung der untersuchten Person oder elektrische Störungen durch andere Geräte in der Nähe. In solchen Fällen wird die Aufzeichnung in der Praxis überprüft und bei Bedarf wiederholt, bevor sie zur medizinischen Beurteilung herangezogen wird.

Kann man ein EKG auch selbst zu Hause schreiben?

Es gibt mittlerweile tragbare Geräte für den Heimgebrauch, die eine vereinfachte EKG-Aufzeichnung ermöglichen, etwa über wenige Elektroden am Finger oder auf der Brust. Diese Geräte ersetzen jedoch weder das vollständige 12-Kanal-EKG in einer medizinischen Einrichtung noch die fachliche Beurteilung durch eine Ärztin oder einen Arzt.

Was unterscheidet ein 3-Kanal- von einem 12-Kanal-EKG?

Ein 3-Kanal-EKG verwendet nur wenige Elektroden und liefert einen groben Überblick über den Herzrhythmus, wie er etwa bei der Dauerüberwachung auf Intensivstationen genutzt wird. Ein 12-Kanal-EKG mit allen zehn Elektroden liefert dagegen eine deutlich detailliertere Ansicht aus verschiedenen Blickwinkeln und ist Standard für die diagnostische Abklärung.

Fazit

Ein EKG korrekt zu schreiben, ist eine technische Fertigkeit, die auf präziser Vorbereitung der Haut, exakter Elektrodenplatzierung und einer ruhigen, störungsfreien Aufzeichnung beruht. Wer die Positionen der Extremitäten- und Brustwandelektroden kennt, typische Fehlerquellen im Blick hat und den Ablauf Schritt für Schritt einhält, legt die Grundlage für eine aussagekräftige Kurve. Die Interpretation der fertigen Aufzeichnung bleibt dabei stets Aufgabe medizinisch geschulten Fachpersonals, an das sich Betroffene mit Fragen zu ihrer Herzgesundheit direkt wenden sollten.
